W ultrasonografii o jakości obrazu nie decyduje wyłącznie aparat, ale przede wszystkim właściwie dobrana głowica. To ona wpływa na głębokość penetracji, szerokość pola widzenia i to, czy widzisz drobny detal, czy raczej większy przekrój narządu. Poniżej porządkuję najważniejsze rodzaje głowic USG, ich zastosowania i ograniczenia tak, żeby łatwiej było zrozumieć, kiedy wybrać którą z nich.
Najważniejsze różnice między głowicami USG w jednym miejscu
- Głowica linearna daje najlepszy detal w płytkich strukturach, ale słabiej radzi sobie na dużej głębokości.
- Głowica konweksowa pokazuje szeroki obszar i lepiej „sięga” głębiej, dlatego dominuje w badaniach jamy brzusznej.
- Głowica sektorowa lub fazowana jest mała z przodu, więc świetnie wchodzi między żebra i sprawdza się w echokardiografii.
- Głowica mikrokonweksowa bywa kompromisem między liniową a konweksową, zwłaszcza w ciasnych oknach anatomicznych.
- Głowice endokawitarne pozwalają badać bardzo blisko celu, co poprawia rozdzielczość w ginekologii i urologii.
- Najlepszy wybór zależy od głębokości, dostępu akustycznego i tego, czy ważniejszy jest detal, czy zasięg obrazu.
Dlaczego typ głowicy zmienia jakość badania
W praktyce patrzę na trzy rzeczy: częstotliwość, kształt pola obrazowania i wielkość czoła głowicy. Wyższa częstotliwość daje lepszą rozdzielczość, ale mniejszą penetrację; niższa działa odwrotnie. Do tego dochodzi geometria sondy: inny obraz uzyskasz z długiej, płaskiej głowicy liniowej, a inny z małej sektorowej, która świetnie wchodzi między żebra.
To dlatego ten sam narząd może być doskonale widoczny na jednej głowicy, a na innej stać się rozmyty, zbyt mały albo po prostu niewygodny do oceny. Z punktu widzenia diagnostyki obrazowej nie ma jednej „najlepszej” sondy. Jest tylko głowica najlepiej dopasowana do konkretnego zadania, a różnica między tymi pojęciami jest większa, niż zwykle się wydaje.
W praktyce wybór głowicy jest decyzją o kompromisie: między detalu a zasięgiem, między szerokim polem widzenia a dostępem do trudnego okna anatomicznego. I właśnie od tego warto zacząć, zanim przejdę do konkretnych typów.
Najczęściej używane głowice w codziennej diagnostyce

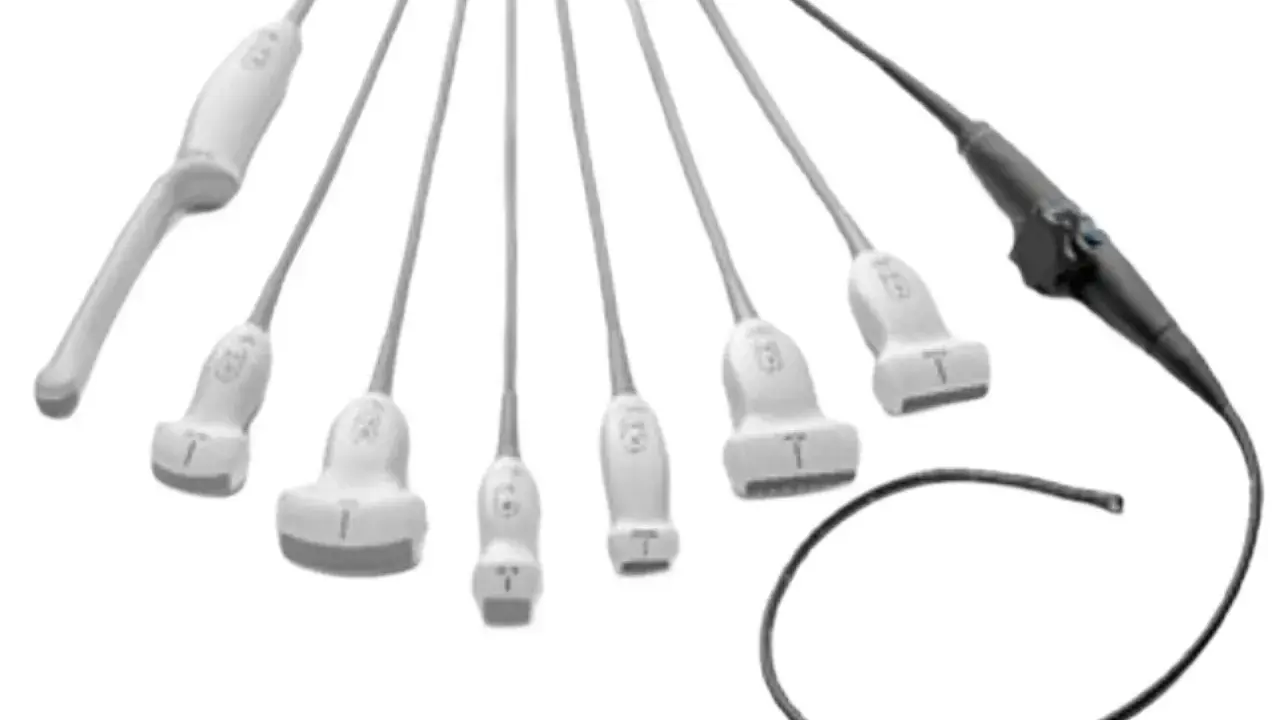

W standardowej pracy najczęściej wracają cztery konstrukcje: linearna, konweksowa, sektorowa i mikrokonweksowa. Różnią się nie tylko kształtem obrazu, ale też tym, jak głęboko „widzą” i jak wygodnie pracują w konkretnym oknie akustycznym. Zakresy częstotliwości poniżej traktuj orientacyjnie, bo zależą od producenta i modelu aparatu.
| Typ głowicy | Jak pracuje | Orientacyjny zakres częstotliwości | Najlepsze zastosowania | Najważniejsze ograniczenie |
|---|---|---|---|---|
| Linowa | Tworzy szeroki, prostokątny obraz i dobrze odwzorowuje szczegóły powierzchowne. | Ok. 5–18 MHz | Tarczyca, piersi, naczynia, ścięgna, nerwy, drobne struktury mięśniowo-szkieletowe, prowadzenie igły. | Gorsza penetracja w głębi i mniejsza użyteczność przy grubych tkankach. |
| Konweksowa | Daje szerokie pole widzenia, zwykle w kształcie wachlarza lub łuku. | Ok. 1–6 MHz | Jama brzuszna, nerki, wątroba, pęcherz, położnictwo, część badań ginekologicznych. | Mniejsza rozdzielczość w płytkich strukturach niż w głowicy liniowej. |
| Sektorowa / fazowana | Ma małe czoło, ale obraz rozszerza się wachlarzowo od wąskiej podstawy. | Ok. 1–5 MHz | Serce, przestrzenie międzyżebrowe, badania przy ograniczonym oknie akustycznym, niektóre zastosowania przezczaszkowe. | Węższe pole w pobliżu głowicy i zwykle mniejszy komfort oceny struktur powierzchownych. |
| Mikrokonweksowa | Łączy małe czoło z łagodnie wypukłą powierzchnią, więc jest bardziej „zwrotna” niż klasyczna convex. | Ok. 3–9 MHz | Pediatria, neonatologia, małe okna anatomiczne, badania międzyżebrowe, wybrane zastosowania brzuszne. | Mniejsze pole widzenia niż w większej głowicy konweksowej. |
Najbardziej praktyczna zasada brzmi prosto: linearna daje detal, konweksowa daje głębię, sektorowa daje dostęp, a mikrokonweksowa często daje rozsądny kompromis. W codziennej pracy to właśnie te różnice najczęściej decydują o jakości obrazu, a nie sam „mocniejszy” aparat.
Głowice specjalistyczne, które otwierają dostęp do trudnych okien
Poza podstawowym zestawem są jeszcze sondy, bez których część badań byłaby po prostu mniej wiarygodna albo mniej wygodna dla pacjenta. Tu nie chodzi o gadżety, tylko o realne rozwiązanie konkretnego problemu anatomicznego.
Endokawitarna
To głowica do badań przezpochwowych i przezodbytniczych. Największa przewaga jest oczywista: sonda znajduje się bardzo blisko badanej struktury, więc można uzyskać lepszą rozdzielczość niż przez powłoki brzuszne. W praktyce ma to znaczenie w ocenie wczesnej ciąży, jajników, macicy, prostaty czy dna miednicy.
Warto pamiętać, że komfort pacjenta, osłona jednorazowa i właściwa dezynfekcja nie są dodatkiem, tylko warunkiem bezpieczeństwa. Ta głowica daje świetny obraz, ale wymaga też większej staranności organizacyjnej.
Przezprzełykowa
W echokardiografii przezprzełykowej głowica trafia w miejsce, z którego serce bywa widoczne wyraźniej niż w badaniu przezklatkowym. To ważne wtedy, gdy okno przez ścianę klatki piersiowej jest ograniczone przez budowę ciała, wentylację mechaniczną albo po prostu słabą dostępność akustyczną. Z perspektywy diagnostycznej to często różnica między obrazem „wystarczającym” a obrazem naprawdę precyzyjnym.Wolumetryczna 3D i 4D
Głowice objętościowe nie zastępują klasycznego badania 2D, ale je rozszerzają. Najczęściej wykorzystuje się je w położnictwie i wybranych badaniach ginekologicznych, czasem także w ocenie wybranych struktur anatomicznych, gdzie przydaje się analiza przestrzenna. Ich zaletą jest możliwość oglądania nie tylko przekroju, ale też bryły i relacji przestrzennych, co bywa bardzo pomocne w trudniejszych przypadkach.
Nie są jednak rozwiązaniem do wszystkiego. Są droższe, nie zawsze dostępne i sensowne głównie tam, gdzie trójwymiar rzeczywiście wnosi wartość diagnostyczną. Dlatego w codziennej praktyce pozostają uzupełnieniem, a nie zamiennikiem standardowych głowic.
Jak dobrać głowicę do konkretnego badania
Jeśli miałbym uprościć wybór do kilku kroków, zacząłbym od pytania: co jest celem badania, jak głęboko leży struktura i przez jakie okno da się do niej dotrzeć. Dopiero potem wybierałbym konkretną głowicę. Najpierw anatomia, potem technika - odwrotna kolejność zwykle kończy się słabym obrazem.
| Obszar lub badanie | Najczęstsza głowica | Dlaczego właśnie ta |
|---|---|---|
| Tarczyca, piersi, naczynia, ścięgna | Linowa | Potrzebna jest duża rozdzielczość w płytkich strukturach i precyzyjny detal. |
| Jama brzuszna, nerki, wątroba, pęcherz, położnictwo | Konweksowa | Ważniejszy jest zasięg i szerokie pole widzenia niż najwyższa ostrość powierzchniowa. |
| Serce, przestrzenie międzyżebrowe, część badań przezczaszkowych | Sektorowa / fazowana | Małe czoło ułatwia wejście w trudne okno, a obraz wachlarzowy pozwala objąć większy obszar. |
| Pediatria, małe okna anatomiczne, wybrane badania przy żebrach | Mikrokonweksowa | Daje kompromis między dostępem a szerokością obrazu. |
| Ginekologia przezpochwowa, urologia przezodbytnicza | Endokawitarna | Pozwala ustawić głowicę bardzo blisko celu, co poprawia jakość obrazu. |
- Najpierw oceniaj głębokość celu. Jeśli narząd leży płytko, nie ma sensu zaczynać od niskiej częstotliwości.
- Potem sprawdź, czy potrzebujesz szerokiego przeglądu, czy raczej wysokiego detalu.
- Jeśli okno jest ciasne, wybieraj głowicę z mniejszym czołem, zamiast forsować zbyt dużą sondę.
- Przy słabym obrazie nie poprawiaj wyłącznie gainu - czasem trzeba zmienić głowicę, pozycję pacjenta albo samą projekcję.
Takie podejście oszczędza czas i ogranicza liczbę badań, w których problemem nie jest anatomia pacjenta, tylko źle dobrane narzędzie. A to prowadzi już do błędów i ograniczeń, które w USG widzę najczęściej.
Najczęstsze błędy i ograniczenia, które zniekształcają obraz
Z mojego punktu widzenia większość rozczarowań obrazem wynika nie z samego sprzętu, tylko z niedopasowania go do zadania. Czasem wystarczy lepsza głowica, ale bardzo często równie ważna jest technika, pozycja pacjenta i świadomość ograniczeń akustycznych.
- Zbyt wysoka częstotliwość przy głęboko położonym narządzie - obraz wygląda „ładnie”, ale nic z niego nie wynika, bo fala nie dociera wystarczająco głęboko.
- Zbyt duża głowica w ciasnym oknie międzyżebrowym - sonda po prostu nie mieści się tam, gdzie potrzeba, więc tracisz dostęp do struktury.
- Oczekiwanie, że jedna głowica wystarczy do wszystkiego - to kuszące, ale w praktyce rzadko się sprawdza.
- Ignorowanie budowy ciała i gazu w jelitach - żadna głowica nie „przebije” dobrze powietrza czy kości, więc czasem trzeba zmienić okno, a nie aparat.
- Ustawianie tych samych parametrów niezależnie od głowicy - każda sonda ma inną geometrię pracy, więc identyczne ustawienia nie zawsze dają ten sam efekt.
- Pomijanie zasad higieny przy badaniach endokawitarnych - tutaj bezpieczeństwo jest równie ważne jak jakość obrazu.
Warto też pamiętać, że nazwa głowicy nie oznacza identycznych parametrów u każdego producenta. Dwie sondy opisane podobnie mogą różnić się pasmem pracy, polem widzenia i czułością, więc przy zakupie lub ocenie sprzętu trzeba patrzeć na specyfikację, nie tylko na nazwę.
To właśnie te ograniczenia najlepiej pokazują, że USG nie jest „automatycznym zdjęciem”, tylko badaniem zależnym od wyboru narzędzia i sposobu pracy. I dlatego ostatnia rzecz, którą warto sobie uporządkować, to prosty zestaw wniosków do zapamiętania.
Co naprawdę warto zapamiętać z przeglądu głowic USG
Jeśli miałbym zamknąć temat w jednym zdaniu, powiedziałbym tak: dobra głowica USG nie jest ta „najlepsza”, tylko ta najlepiej dopasowana do głębokości, anatomii i celu badania. Linearna wygrywa w strukturach powierzchownych, konweksowa w jamie brzusznej, sektorowa w sercu i ciasnych oknach, a endokawitarna tam, gdzie potrzebny jest bardzo bliski dostęp do celu.
W praktyce diagnostyka obrazowa zyskuje najwięcej wtedy, gdy łączy się właściwą sondę, rozsądne ustawienia aparatu i dobre przygotowanie pacjenta. To połączenie robi większą różnicę niż sama marka urządzenia i zwykle decyduje o tym, czy badanie będzie tylko „zrobione”, czy naprawdę użyteczne.
Jeśli patrzeć na temat bez marketingu i bez skrótów, najważniejsza jest jedna rzecz: głowica ma pomóc zobaczyć to, co naprawdę trzeba ocenić. Reszta to już kwestia praktyki, doświadczenia i świadomego wyboru narzędzia.
