Budowa tomografu komputerowego decyduje nie tylko o tym, jak wygląda aparat, ale też o jakości obrazu, czasie badania i komforcie pacjenta. W praktyce liczy się kilka współpracujących modułów: gantry z lampą i detektorami, stół pacjenta, generator, komputer rekonstrukcyjny oraz konsola operatora. Rozkładam ten układ na części, żeby było jasne, co robi każdy element i dlaczego ma znaczenie w diagnostyce obrazowej.
Najważniejsze elementy tomografu i ich rola w badaniu
- Najważniejszym modułem jest gantry, czyli pierścień roboczy z lampą rentgenowską i detektorami po przeciwnych stronach.
- Stół pacjenta musi przesuwać się bardzo precyzyjnie, bo od ustawienia ciała zależy ostrość i powtarzalność badania.
- Generator wysokiego napięcia zasila lampę, a układ chłodzenia chroni aparat przed przegrzaniem.
- Detektory zamieniają promieniowanie na sygnał cyfrowy, który komputer rekonstruuje w przekroje i obrazy 3D.
- Jakość obrazu zależy nie tylko od „mocy” urządzenia, ale też od kolimacji, rekonstrukcji i redukcji artefaktów.
- W nowoczesnych aparatach większa liczba rzędów detektorów skraca czas badania, ale sama w sobie nie rozstrzyga o jakości.
Z czego składa się tomograf komputerowy w praktyce
Gdy opisuję aparat do TK, najwygodniej dzielę go na trzy warstwy: część skanującą, część transportującą pacjenta i część obliczeniowo-sterującą. Dzięki temu od razu widać, że obraz nie powstaje „w lampie”, tylko w całym układzie, w którym mechanika, elektronika i oprogramowanie muszą działać bez opóźnień.
| Element | Co robi | Dlaczego jest ważny |
|---|---|---|
| Gantry | Mieści lampę RTG, detektory i osłony, a także umożliwia obrót wokół pacjenta. | To serce badania: od geometrii gantry zależy tempo akwizycji i jakość przekrojów. |
| Lampa rentgenowska | Wytwarza wiązkę promieniowania, która przechodzi przez ciało. | Jej stabilność wpływa na powtarzalność pomiaru i ostrość obrazu. |
| Detektory | Odbierają osłabioną wiązkę i zamieniają ją na sygnał elektryczny. | Im lepsza czułość i większa liczba rzędów, tym sprawniejsza rejestracja danych. |
| Generator wysokiego napięcia | Dostarcza energię potrzebną do pracy lampy. | Bez stabilnego zasilania nie ma stabilnej wiązki i nie ma dobrego obrazu. |
| Stół pacjenta | Precyzyjnie przesuwa ciało przez otwór gantry. | Centrowanie i płynność ruchu mają bezpośredni wpływ na artefakty. |
| Konsola i komputer | Sterują badaniem, przetwarzają dane i budują obrazy przekrojowe. | To tutaj surowe sygnały zmieniają się w obraz przydatny diagnostycznie. |
Ja zwykle zaczynam od gantry, bo to ono najlepiej pokazuje logikę działania całego systemu. Kiedy rozłożymy aparat na te moduły, łatwiej zrozumieć, co dzieje się wewnątrz pierścienia roboczego.
Co dzieje się wewnątrz gantry
Gantry to obrotowa obudowa, w której znajdują się najważniejsze elementy układu skanującego. W praktyce właśnie tutaj zapada decyzja, czy badanie będzie szybkie, czytelne i odporne na zakłócenia wynikające z ruchu pacjenta.
Lampa rentgenowska jako źródło wiązki
Lampa rentgenowska wytwarza promieniowanie X, czyli wiązkę, która przechodzi przez ciało pacjenta. W generatorze pojawia się napięcie rzędu 20-150 kV, bo bez odpowiedniej energii promieniowanie nie miałoby właściwości potrzebnych do obrazowania. Warto też pamiętać, że z punktu widzenia inżynierii to układ bardzo „gorący” dosłownie: prawie cała energia zamienia się w ciepło, dlatego chłodzenie nie jest dodatkiem, tylko warunkiem pracy.
Detektory i ich zadanie
Po przeciwnej stronie lampy znajdują się detektory. Ich zadanie jest proste do opisania, ale trudne do wykonania: muszą zarejestrować bardzo subtelne różnice w osłabieniu wiązki po przejściu przez tkanki o różnej gęstości. W nowoczesnych aparatach detektor nie jest pojedynczym „oczkiem”, lecz całym układem elementów, które zamieniają promieniowanie na sygnał elektryczny, a potem cyfrowy. To właśnie od jakości detekcji zależy, czy komputer dostanie dane wystarczająco czyste, by zrekonstruować wiarygodny obraz.
Kolimatory i filtry
Między źródłem promieniowania a pacjentem pracują kolimatory i filtry. Ich rola jest często niedoceniana, a to one porządkują wiązkę, ograniczają promieniowanie rozproszone i pomagają zmniejszać dawkę poza obszarem zainteresowania. Dobrze ustawiona kolimacja poprawia też kontrast obrazu, bo mniej „obcych” fotonów trafia do detektorów.
Przeczytaj również: Rezonans magnetyczny u dzieci - Spokój i przygotowanie
Pierścienie ślizgowe i chłodzenie
Żeby lampa i detektory mogły obracać się bez przerw, potrzebne są pierścienie ślizgowe. To rozwiązanie usuwa klasyczny problem kabli, które przy pełnym obrocie po prostu nie mogłyby działać bez ograniczeń. W praktyce właśnie ten element umożliwił ciągły obrót i rozwój badań spiralnych. Obok niego równie ważne jest chłodzenie, bo bez skutecznego odprowadzania ciepła aparat szybko traciłby stabilność pracy.
Sam obrót nie tworzy jeszcze obrazu, bo z surowych projekcji trzeba dopiero zbudować przekrój. I tu wchodzi drugi kluczowy etap: przetwarzanie danych.

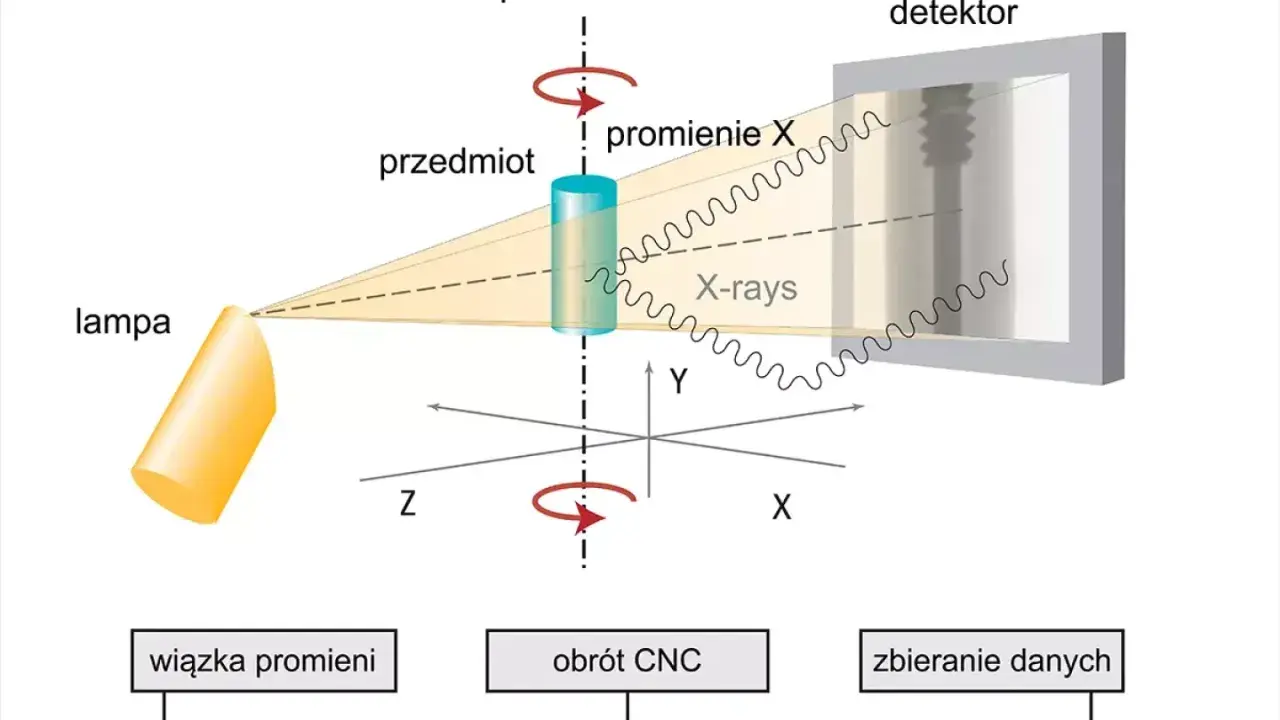

Jak z obrotu i projekcji powstaje obraz warstwa po warstwie
Tomograf nie robi jednego zdjęcia. Zamiast tego zbiera setki albo tysiące projekcji z różnych kątów, a komputer składa je w przekroje. To właśnie dlatego tomografia komputerowa daje tak dużo informacji o anatomii, zwłaszcza tam, gdzie zwykłe RTG byłoby zbyt ubogie.
- Lampa i detektory obracają się wokół pacjenta, rejestrując kolejne projekcje.
- Stół przesuwa się przez gantry, a w badaniu spiralnym robi to płynnie, bez zatrzymywania.
- Komputer przelicza osłabienie promieniowania na obrazy warstwowe, czyli przekroje.
- Z wielu warstw można złożyć rekonstrukcję 3D albo obejrzeć cienkie „plastry” po kolei.
W praktyce spotyka się badania o różnej grubości warstwy, a w nowoczesnych aparatach można uzyskać cienkie przekroje, często rzędowe lub submilimetrowe. Grubsza warstwa daje mniej szumu, ale gorzej pokazuje drobne struktury; cieńsza poprawia szczegółowość, ale stawia większe wymagania obróbce i może mocniej eksponować szum obrazu. To właśnie ten kompromis często rozstrzyga, czy badanie lepiej nadaje się do oceny płuc, kości, naczyń czy drobnych zmian ogniskowych.
W tym miejscu widać też znaczenie szybkości. Nowoczesne skanery potrafią obrazować duże fragmenty ciała w kilka sekund, co jest ogromną przewagą u pacjentów, którzy trudno znoszą bezruch. Kiedy to rozumiesz, dużo łatwiej przejść do tego, co dzieje się ze stołem i obsługą badania.
Dlaczego stół i konsola operatora są równie ważne jak sama lampa
Stół pacjenta wydaje się prostym elementem, ale w TK ma bardzo precyzyjne zadanie. Musi przesuwać ciało równomiernie, bez drgań i bez utraty centrowania, bo każdy milimetr ma znaczenie przy rekonstrukcji przekrojów. W praktyce złe ustawienie pacjenta potrafi pogorszyć obraz bardziej niż wiele osób zakłada na początku.
Na etapie przygotowania liczy się kilka rzeczy, które często przesądzają o jakości całego badania:
- centrowanie badanego obszaru względem izocentrum gantry,
- unieruchomienie pacjenta poduszkami lub pasami, jeśli jest to potrzebne,
- jasny instruktaż dotyczący wstrzymania oddechu,
- ograniczenie ruchu, zwłaszcza u dzieci, osób starszych i pacjentów w stanie ostrym.
Konsola operatora i komputer sterujący zwykle znajdują się w osobnym pomieszczeniu albo za osłoną, bo to poprawia bezpieczeństwo pracy. Operator widzi pacjenta, komunikuje się z nim przez mikrofon i głośnik, a jednocześnie nadzoruje parametry badania, rekonstrukcję oraz jakość uzyskanych obrazów. To nie jest tylko „panel do naciskania przycisków” - to centrum kontroli, w którym dopasowuje się parametry do celu klinicznego.
Z punktu widzenia diagnostyki to ważne, bo wiele artefaktów nie wynika z awarii aparatu, tylko z ruchu, złego ustawienia albo nieadekwatnych parametrów akwizycji. Na tym tle dobrze widać, że konstrukcja tomografu nie jest jedną cechą, ale sumą kilku decyzji inżynieryjnych.
Jakie rozwiązania konstrukcyjne spotyka się dziś najczęściej
W praktyce różnice między aparatami TK nie sprowadzają się do hasła „więcej rzędów to lepiej”. Liczy się cała architektura systemu: szerokość pokrycia, szybkość obrotu, czułość detektorów, sposób rekonstrukcji i ergonomia pracy zespołu. To właśnie dlatego dwa tomografy o podobnej liczbie rzędów mogą zachowywać się zupełnie inaczej w codziennej diagnostyce.
| Typ rozwiązania | Co je wyróżnia | Gdzie ma największy sens | Jaki jest kompromis |
|---|---|---|---|
| Klasyczny multislice | Wiele rzędów detektorów, szybka akwizycja, uniwersalne zastosowanie. | Większość badań rutynowych, SOR, diagnostyka ogólna. | Świetny „złoty środek”, ale nie zawsze najlepszy do bardzo szerokich objętościowych badań narządów. |
| Szerokodetektorowy | Duże pokrycie w osi z, nawet całe narządy w jednym obrocie. | Angio-TK, kardiologia, badania wymagające ograniczenia ruchu między warstwami. | Większa złożoność i wyższy koszt zakupu oraz serwisu. |
| Dual-source | Dwie lampy i dwa zestawy detektorów poprawiają czas i elastyczność obrazowania. | Szybka diagnostyka serca, pacjenci z dużym ryzykiem ruchu, badania wymagające wysokiej dynamiki. | Bardziej skomplikowana konstrukcja i większe wymagania techniczne. |
Jeśli miałbym wskazać jedną rzecz, którą początkujący często przeceniają, to byłaby ona prosta: liczba „warstw” nie mówi wszystkiego. O jakości rozstrzygają również geometria układu, algorytm rekonstrukcji i stabilność pracy całego systemu. Właśnie dlatego dobry aparat to nie tylko mocna lampa, ale też dobrze zaprojektowana mechanika i oprogramowanie, które nadążają za ruchem pacjenta.
Na końcu zostaje najważniejsze pytanie: co ta konstrukcja daje w realnym badaniu pacjenta? I tu odpowiedź jest bardziej praktyczna niż marketingowa.
Co konstrukcja tomografu zmienia w codziennej diagnostyce
Najbardziej odczuwalne skutki są trzy: szybkość, czytelność obrazu i powtarzalność badania. Im sprawniej działa gantry, detektory i stół, tym mniejsze ryzyko, że ruch pacjenta zepsuje wynik. Im lepiej pracuje rekonstrukcja, tym większa szansa, że lekarz zobaczy zmianę małą, ale klinicznie istotną.
W praktyce konstrukcja tomografu wpływa też na bezpieczeństwo pośrednio. Dobrze zaprojektowany system ogranicza konieczność powtórek, skraca czas ekspozycji i ułatwia personelowi ustawienie odpowiedniego protokołu. Nie oznacza to, że każdy nowy aparat automatycznie daje niższą dawkę w każdej sytuacji, ale daje większą kontrolę nad jakością i parametrami badania.
Jeśli patrzę na TK z perspektywy diagnostyki obrazowej, najważniejsze jest jedno: aparat ma pomóc zobaczyć to, czego nie widać w innych metodach, bez zbędnego wydłużania procedury. Dobrze zbudowany tomograf robi to wtedy, gdy wszystkie jego elementy pracują razem, a nie wtedy, gdy pojedyncza specyfikacja wygląda imponująco w katalogu.
